Количество станции: 16-24-32
| NO. | Параметр | Значение | Единица измерения | |
| 1 | Усилие пресса | 300-500 | Кн. | |
| 2 | Тип трансмиссии | Механический привод | ||
| 3 | Рамная конструкция | Закрытый тип «О» | ||
| 4 | Максимальный размер | Ось X | 5000 (при одному перехвате) | мм |
| Ось Y | 1250□ 1500□ | мм | ||
| 5 | Макс.толщина листа | 4 | мм | |
| 6 | Макс. диаметр пробивки | Φ88.9 | мм | |
| 7 | Макс. cкорость пробивки (шаг=30мм) | 220 | уд/мин. | |
| 8 | Количество зажима | 2 | Шт. | |
| 9 | Начальное количество станций | 16/24/32 | шт | |
| 10 | Количество контролируемых осей | 3(X, Y, T,)/4(X, Y, T, C) | шт | |
| 11 | Конструкция рабочего стола | щетки + шариковые опоры | ||
| 12 | Скорость перемещения листа | 80 | м/мин | |
| 13 | Скорость поворота револьвера | 30 | об/мин | |
| 14 | Точность пробивки | ±0.10 | мм | |
| 15 | Макс. вес листа | 150 | Кг. | |
| 16 | Давление сжатого воздуха | 0.6 | МПа | |
| 17 | Общая мощность | 15 | кВт | |
| 18 | Overall Size | Length | 4800□ | мм |
| Width | 5200□ | мм | ||
| Height | 2300□ | мм | ||

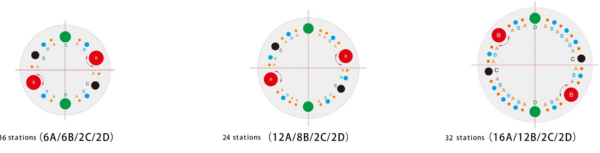

| Ст. | Диаметр | Количество | ||
| Обычная станция | 32 | 24 | 16 | |
| A | Φ1.5 — Φ12.7 | 16 | 12 | 6 |
| B | Φ12.7 — Φ31.7 | 12 | 8 | 6 |
| C | Φ31.7 — Φ50.8 | 2 | 2 | 2 |
| D | Φ50.8 — Φ88.9 | 2 | 2 | 2 |
| Авто индекс(опция) | ||||
| B | Φ12.7 — Φ31.7 | 2 | 2 | 2 |
| НАИМЕНОВАНИЕ | МОДЕЛЬ | СТРАНА ПОСТАВЩИК |
| Линейная направляющая | MSA35/HGW35 | Taiwan PMI/HIWIN |
| Шариковый винт | SFSR04040BIDG | Taiwan PMI/TBI |
| Устройство управления | DADONG CNC&ADVANTECH/AXIOMTEK | |
| Серводвигатель | Japan Panasonic/Fuji | |
| Одиночный клапан | Japan Azbil | |
| Соединения | Germany Mayr | |
| Редуктор | LPF120/KPX142 | Taiwan VGM / KOFON |
| Электромагнитный клапан | 4V220-08BDC24V | Taiwan Airtac |
| Магнитный переключатель | CS1B2020 | |
| Воздушный цилиндр | ACQ50x40•S | |
| Силовой модуль | S8FS-C15024 | Japan OMRON |
| Муфта | KB-200-1 | Italy OMPI |
| Выключатель | 32A | France Schneider |
| Контактор | LC1N3201M5N | |
| Переключатель приближения | RN04-N | Taiwan RIKO |
| Цепь | Japan Tsubaki | |
| Подшипники | Germany KRW | |
| Синхронизирующий зубчатый ремень | 3200-8M | Germany Continental |
Улучшенная стабильность в процессе штамповки за счет использования материала на 12,5% толще для боковых рам пресса и улучшенной жесткости базового компонента. О-образная закрытая интегральная сварная рама пресса, специально предназначенная для сервомеханического пресса.
Улучшенная стабильность при движении стола за счет использования двухточечной направляющей опоры LM для высокоскоростной обработки. Кроме того, для осей X и Y теперь используются шариковые винты, что обеспечивает улучшенное техническое обслуживание. Шариковый стол используется главным образом для облегчения движение листа, щеточный стол для чувствительного и мягкого материала, чтобы не поцарапать лист. Оба варианта доступны в соответствии с пожеланиями заказчика.
Для удаления деталей во время штамповки также с возможностью сортировки и штабелирования. С помощью лотка для деталей мелкие детали размером до 400 x 600 мм можно сбрасывать непосредственно в контейнер для деталей. Дополнительная конвейерная система (опция)
При штамповке более тонкого материала одной из проблем является Разработан для повышения производительности, качества и простоты эксплуатации.контроль перемещения листа в зоне без зажима. Чтобы устранить эту проблему, доступны 3 зажима или более. Автоматическое позиционирование зажима сокращает время настройки и количество ошибок, а также обеспечивает гибкость и производительность во время работы станка.
Возможность переменной задержки в нижней части хода обеспечивает высокое качество формования. Типичные вторичные операции для прогрессивных форм, тиснения фланцев, жалюзи и т.д. могут быть упрощены (прорезь и формовка одним движением). Благодаря технологии роликовых колес вы не ограничиваетесь прямой линией, но можете создавать изогнутые и круглые конфигурации. Также возможна нарезка резьбы.
Специальная система управления пробивного пресса с ЧПУ с независимыми правами интеллектуальной собственности, разрушает монополию на рынке иностранных систем, и может реализовывать графическое программирование, проста в эксплуатации, снижает технические требования к операторам и обладает высокой масштабируемостью.
